开口型电流互感器
CT552系列
CT552系列开启式剩余电流互感器，是根据当前市场上出现的越来越多的，后加装的继电保护设备、电气火灾监控系统等需要不断电安装的方式而设计生产的。由于无法改变既有配电电路，只有采用可开启式产品方能实现安装的目的。随着应用的扩展，一些施工方为了降低安装成本，也在采用开启式安装产品。由于闭合的磁路被切开为两部分，产品的平衡特性变差。为了改变平衡特性指标，需要选用高导磁材料，还需要在绕组设计上进行特殊处理、在绕组外增加屏蔽结构，这样平衡特性方能得到保障，这使得可开启式剩余电流互感器的生产成本大大增加。所以在选用时，根据安装需求，只有在闭环产品无法安装时选用开启式。
需要注意的是，可开启式剩余电流互感器产品在安装时，必须确保铁芯结合面及其周围的清洁，以使铁芯截面良好的结合在一起。即使很小的缝隙，也会对产品的平衡特性和精度产生很大的影响。
本系列产品采用全新的结构设计，采用按钮开启方式，可以保证在安装后的精度及其他指标和出厂一致。产品采用抽出式固定结构设计，包装运输过程中固定结构可以推至滑槽内，当需要固定时再从滑槽内推出固定即可。把体积做到最小，减少了包装成本和运输成本。产品还在输出端子周围还设计了标准卡轨结构，可以安装信号处理单元，不但外形美观大方，更加方便安装使用。系列产品有6个规格，适用于对电缆回路进行持续的剩余电流监测。根据不同的应用，可以指定不同的平衡特性指标和精度等级，以尽可能的降低适用成本。

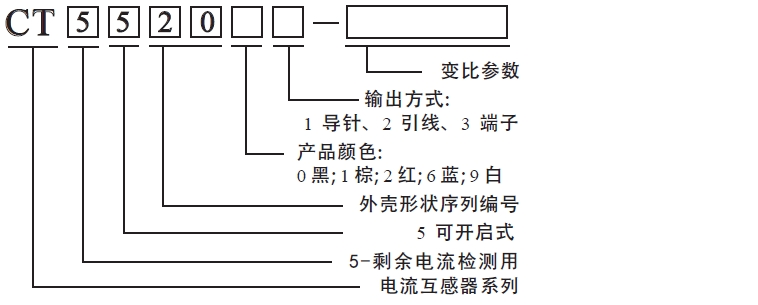

产品命名:
颜色代码：
0：黑； 2：红； 6：蓝色； 8：灰色；
客户指定的外壳颜色，依据颜色系主色进行编码分类；
正常使用、安装条件:
*安装场所： 户内。
*环境温度 -20℃~＋50℃。
*环境湿度 建议相对湿度不大于80%。
*海拔高度 不超过3000m。
*大气条件 大气中无严重污秽、腐蚀性及爆炸性介质。
*无显著频繁振动和冲击的环境。
*贮存温度 -30℃~＋75℃。
通用技术指标:

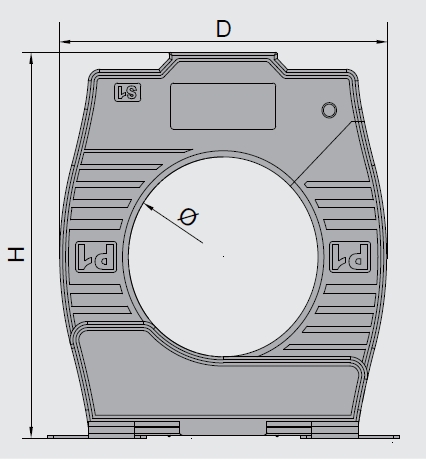

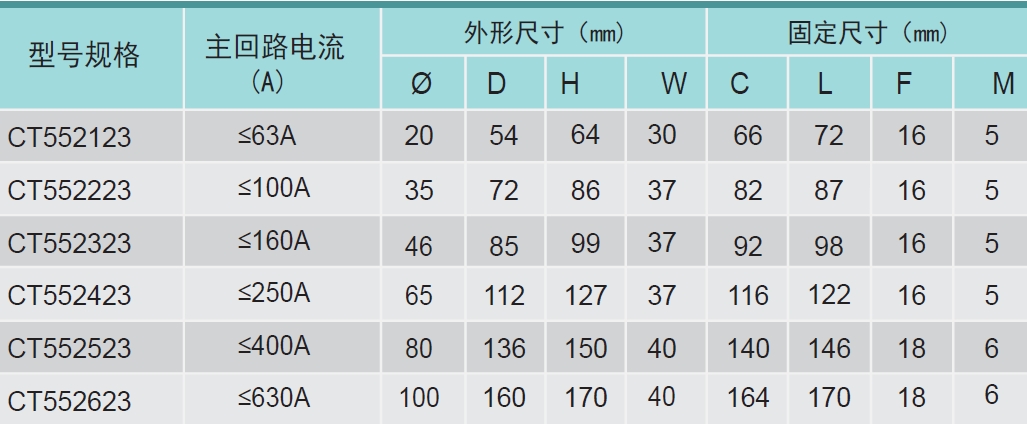

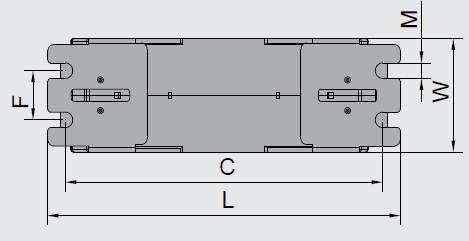

CT552系列尺寸对应图表:

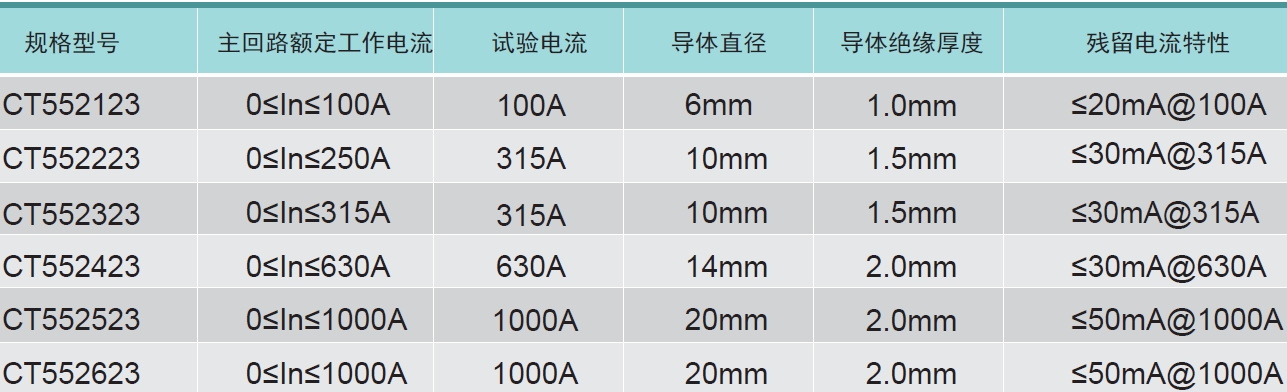

平衡特性参数:
